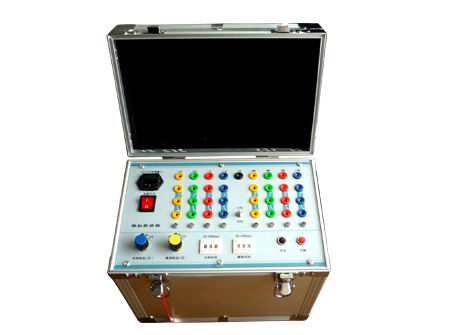

該斷路器采用全數字電路，時間為數字撥碼設置，可實現模擬斷路器跳合閘時間設置、三相/分相操作選
擇、輸入信號邏輯控制等功能，從而模擬斷路器的跳、合閘動作。
1、本儀器跳合閘電源電壓為DC220V與DC110V兩檔，試驗前必須選擇好電壓與輸入電壓一致；
2、本模擬斷路器可以模擬分相操作斷路器，也可模擬三相操作斷路器，跳合閘阻抗選擇為400歐、200歐、110歐
任意選擇，當模擬分相操作斷路器時，其跳合閘輸入端子分別為A合、A跳、B合、B跳、C合、C跳；當模擬三
相操作斷路器時，其跳合閘輸入端子為三跳、三合。另外，面板上還設有手動合閘和手動跳閘按鈕，并設有
跳合閘信號燈，分別為A合、B合、C合三個紅色信號燈和A跳、B跳、C跳三個綠色信號燈，在模擬三相操作斷
路器時，A、B、C三相信號燈同時明滅；
3、在模擬回路中設有繼電器A、B、C各輸出一組轉換觸點，動斷觸點閉合或斷開觸點斷開的觸點與操作電源完全
隔離，可與微機型繼電保護試驗設備進行配合；
4、模擬斷路器可模擬跳閘和合閘時間，時間設置為撥碼開關設置，精度高。跳閘時間設置范圍為20-200ms，合
閘時間設置范圍為20-100ms。
|
