1. 檢測SF6氣體密度繼電器之前，如果用儀器配置的小氣瓶供氣，先檢查小氣瓶是否有足夠氣體，瓶?jī)?nèi)氣壓至少1MPa。

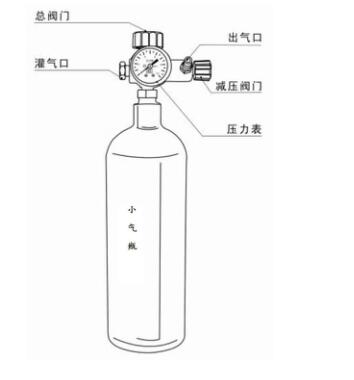

檢查小氣瓶氣壓方法：擰緊“灌氣口”，關閉小氣瓶“減壓閥門”，緩緩打開小氣瓶“總閥門”，“壓力表”即顯示小氣瓶?jī)?nèi)氣體壓力；如果氣壓不足1MPa，應充氣后再測試密度繼電器。
小氣瓶充氣方法：先擰緊“總閥門”和“減壓閥門”，然后擰開“灌氣口”螺母，用充氣桿（見附錄圖15）一端連接小氣瓶，一端連接氣源氣瓶接口，然后緩緩打開小氣瓶“總閥門”，再緩緩打開氣源氣瓶閥門，此時即可對小氣瓶緩緩充氣，小氣瓶上“壓力表”實時顯示小氣瓶?jī)?nèi)氣體壓力，充氣后小氣瓶壓力至少大于1MPa才能測試。
測試時，也可以將小氣瓶“灌氣口”直接連接氣源不拆卸直接給儀器供氣。
現場檢測SF6氣體密度繼電器時，斷開與密度繼電器相連的控制電源，以免校驗時，損壞校驗儀。
2. 用配備的六芯信號測試線鱷魚夾一端分別與密度繼電器的報警導線和閉鎖導線信號插座對接好（紅色鱷魚夾接報警觸點，綠色鱷魚夾接閉鎖觸點①，黃色鱷魚夾接閉鎖觸點②，三個黑色鱷魚夾可任意與各觸點另一端相連。當進行單動作信號檢測時，不使用的鱷魚夾可閑置，但不要與其它鱷魚夾發生短路。）。
3. 用配備的信號測試線另一端與儀器面板上的六芯航插信號口相連接。
4. 使用配備的進氣氣管將小氣瓶“出氣口”與儀器面板上的“進氣口”相連接。
5. 使用配備的測量氣管一端與公共接頭（見附錄圖16）連接，公共接頭與被檢測密度繼電器相應的過渡接頭（見附錄圖①~14）連接，過渡接頭與被測密度繼電器連接；測量氣管另一端與儀器面板上的“繼電器接口”相連接。（壓力表校驗時，則需要將待校驗的壓力表通過測試氣管與儀器面板上的“繼電器接口”相連接，壓力表校驗時不需要連接測量信號線，否則會對儀器有干擾；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的“繼電器接口”相連接。）
6. 使用放氣管與儀器面板放氣口連接，如果未連接，禁止測試。
7. 儀器接上AC220V電源，打開電源開關。
8. 緩緩打開小氣瓶上的“總閥門”，然后緩緩打開小氣瓶上的“減壓閥門”，觀察儀器面板上壓力表的壓力值（壓力表值即為進氣壓力），需小于1MPa，大于被測密度繼電器報警壓力值或被測壓力表目標壓力值0.2MPa~0.3MPa。

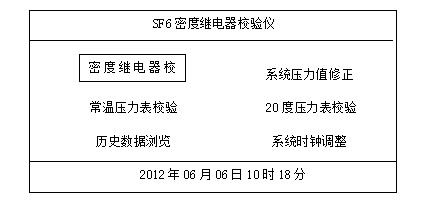

9．系統開機顯示主界面如下圖一：
